شرح أساسيات تركيب الصحن الثابت و المتحرك و طريقة التقاط الاقمار من الألف للياء

على سات لينك نقدم لكم شرح أساسيات تركيب الصحن الثابت و المتحرك و طريقة التقاط الاقمار من الألف للياء(( أساسيات تركيب الصحن الثابت و المتحرك و طريقة التقاط الاقمار من الألف للياء  ))

راجيا مولانا في علاه ان يوفق كل الاخوة العاشقين لمجال التقاط الاقمار الاصطناعية ،satlenk.com صوب الابداع و التألق المستمر .

**************

مقــــدمة

الستالايت ” الصحن ” منظومة الاستقبال …
 اشياء لا يخلو منها كل بيت في الوطن العربي الحبيب .
سواء اكانت الصحون  ثابتة من اجل التقاط قمر واحد او كان الصحن متحرك لغرض التقاط كافة الاقمار في المدى ..
هذه الوسائل المتطورة لالتقاط بث القنوات و ايضا لاستخدامها في الانترنت الفضائي . حتما تحتاج لضبط و خريطة تركيب لاتباعها
و نظرا لغلاء المعيشة و احتراف بعض الفنين لطريقة التركيب و فرض رسوم باهظة الثمن تثقل جيب المواطن البسيط الذي كل طموحه التمتع
بوجبة عشاء امام قناته المفضلة .. او المواطن المهووس مثلي بالتقاط كل قناة متاحة و تشغيل التحميل العشوائي و فتح القنوات بالشرينغ .. الخ
لكل هؤلاء ..
 رأيت أن اضع موضوعا شاملا به اساسيات التركيب و تجميع الصحن و تعديله وضبط القوس مع تركيب المحرك اليدوي لالتقاط الاقمار المختلفة .
ايضا من اجل جعل المعلومات المبعثرة في ركن تلبية الطلبات و الاجابة على الاستفسارات . لجعلها محفوظة هنا ,.. لاجل العودة لها لاحقا .
ساقوم باستعراض الطريقة الخاصة بي في ضبط الاقمار . والتي لا تعتمد على القمر الوسيط . بل على نظام 4 نقاط مختلفة تغطي اقمار
 ” الغرب – الوسط – الشرق “
و هذا لا يعني انني لن اتطرق للطريقة الصحيحة التي وجدتها هنا في المنتدى ” اعتمادا على القمر الوسيط ” و زاوية رفع المحرك .
لذا باذن الله سيكون هذا الموضوع شاملا وافيا لكل معلومة متاحة بجعبتي من اجل افادة كل من يريد الاعتماد على نفسه و تركيب صحنه الجديد بنفسه .

لمحة عن معدات الاستقبال و ما ستحتاجه في عملية التركيب

1 – صحن الإستقبال . ” الدش “

هو قطعة دائرية أو بيضاوية الشكل لغرض تجميع الاشارة و عكسها على اللاقط .. هناك تصنيفان اساسيان للصحن المستخدم في التقاط الاشارة :-

أ –  الصحن الثابت …


الذي لا يحتوي على قوس الاقمار .. لا تستطيع تركيب موتور عليه .. يستخدم لغرض التقاط قمر واحد “نايلسات ” على الاغلب
مع مراعاة انه يكمن تركيب قطعة تسمي ” ميكانزم ” على هذا النوع ليصبح ” متحرك “

ب – الصحن المتحرك

الذي يحتوي على قوس الاقمار ..  تستطيع تركيب موتور عليه .. يستخدم لغرض التقاط كل الاقمار في المدى الذي يبلغ هنا
 في منطقة شمال افريقيا تقريبا  من 50 غربا .. و حتى 70 شرقا

اما عن الصحون فهي انواع مختلفة  .

– الملساء  المتداولة و التي لا يوجد بها ثقوب  فائدتها انها ملائمة للاماكن الترابية و المنخفضة لكنها غير مضمونة في البنايات العالية لتأثرها الشديد بالرياح ( ممكن جدا ان تقتلع من مكانها عند اول عاصفة )


–  المثقبة  لغرض انقاص تأثرها بالرياح و تصريف جيد لمياه المطر المتجمع عليها  لكنها غير ملائمة في الاماكن الترابية لان الثقوب تملؤها الاتربة
 و تصبح قدرة عكس الصحن للاشارة رديئة !


ايضا تقسم الصحون على حسب خامتها و المادة المصنوعه منها الى :-

” فايبر ” تلك الاصحن القديمة التي تكاد تنقرض الان . لانها سهلة الانجراف مع الرياح و سهلة التكسر و التمزق  و ثقيلة جدا على القاعدة و ترهق ذراع الموتور الالكتروني ورديئة من حيث تجانس تجميع الاشارة  على اللاقط


” الومنيوم ” هي افضل شيء لانها ملساء جدا . و ثابته و ممتازة من ناحية تجانس التجميع على اللاقط كما انها خفيفة مقارنة بالفايبر ولا ترهق الموتور


” الشبح ” هو موديل قديم جدا من الاصحن ظهر اول مرة في التسعينات يتم تجميعه عبر تركيب قطع على هيكل ليصنع جسم الصحن الدائري الشكل .

ايضا تقسم الصحون حسب قطرها بتدريج السنتيمتر و المتر .. كلما كان الصحن اكبر .. يلتقط لك الاقمار افضل حتى التي لا تشملك تغطيتها
اما اقمارنا العربية .. فيكفي لها صحن 60 سم .. ملائم جدا

الان انت تتساءل سيدي الكريم .. أي الصحون ستشتري ؟ ساسهل عليك الفكرة تابع معي  :-

 1  في حال انك تريد التقاط قمر واحد او قمرين على الاكثر ..” حتى ثلاثة لامشكلة ” فتستطيع اقتناء صحن ثابت بقطر 1 متر .بيضوي . وتثبيته على القمر
القمر الوسيط  بين القمرين المراد التقاطهما . ثم وضع مسطرة . و عليها اللاقطان . هنا ستلتقط القمرين في نفس الوقت على صحن واحد

2  اذا كنت من هواة التحميل العشوائي و متابعة البطولات المختلفة على القنوات المكسورة الشفرة و قناة ” duhok ”  بالقمر البعيد nss 12
في الموقع 57 شرقا … هنا انصحك بصحن الدوار ”  بقطر 150 سم وبلاقط 2 مخارج و مركب عليه موتور

3  اذا كنت مهوووووسا بالاقمار لحد الإدمان . وتريد الانتقال لنظام c band  القديم الذي يحتاج لاقط خاص و ضبط دقيق و اقماره تغطيتها
تشمل قارة كاملة  فأنت هنا تحتاج صحن 2.40 م ولاقط خاص بالسي باند

الان بعد ان قمت باختيار نوع صحنك ..

لنقم باستعراض انواع اللواقط التي تتواجد و يمكن تركيبها . حسب النظام المتداول و الشائع ” ku band “

لاقط بسيط hd  مخرج واحد
لاقط  hd  مخرجين
لاقط hd اربعة مخارج
وقد يتوافر اكثر من ذلك حسب السوق وامكانياته و المنتوجات

اما النوع فقد وجدت اجماعا من الخبراء على ماركة black inverto ultra التي ينصح بها الجميع
2303689 (600×600)
اذا لم تستطع الحصول عليها اقتني لاقط من ماركة STARSAT بمعامل ضجيج 0.1 DB ( طالع علبة اللاقط لتجد هذه القيمة )

ملاحظة مهمة جدا

الاقمار انواع حسب الباند BAND و هي كما في الصورة

KU BAND  و هذا النوع من الاقمار هو ما يهمنا و ما نستطيع التقاطه
C/KU BAND نستطيع التقاط ترددات الحزمة KU منه
C BAND لا نستطيع التقاطه يحتاج لاقط خاص وصحن قطر كبير
KA BAND لا نستطيع التقاطه يحتاج لاقط خاص وضبط خاص

الخلاصة اننا سنقوم بالبحث في كل قمر بجانبه علامة KU BAND  بشرط ان يكون في مدى الاقمار خاصتنا
حتى ولو كان قمر مشترك C/KU
——-

الان نأتي للكابل الذي سنستخدمه في التوصيل من اللاقط لجهاز الاستقبال . وهنا الكوابل خامات و انواع والوان واطوال .
اقتني منها الكوابل البيضاء .. و كلما ارتفع سعر المنتوج ارتفعت الجوذة

اما بخصوص جهاز الاستقبال اخي الفاضل يجب عليك اقتناء جهاز استقبال HD حتى يتاح لك التقاط جوهرتنا المحبوبة DUHOK و غيرها من القنوات
الفائقة الدقة التي تبث على القنوات المختلفة . اضافة الى خاصية التسجيل لبرامجك المفضلة و خاصية مطابقة الصوت مع القناة ” تايم شيفت ” ,,, الخ

باقي معدات الاستقبال ستكون كالتالي

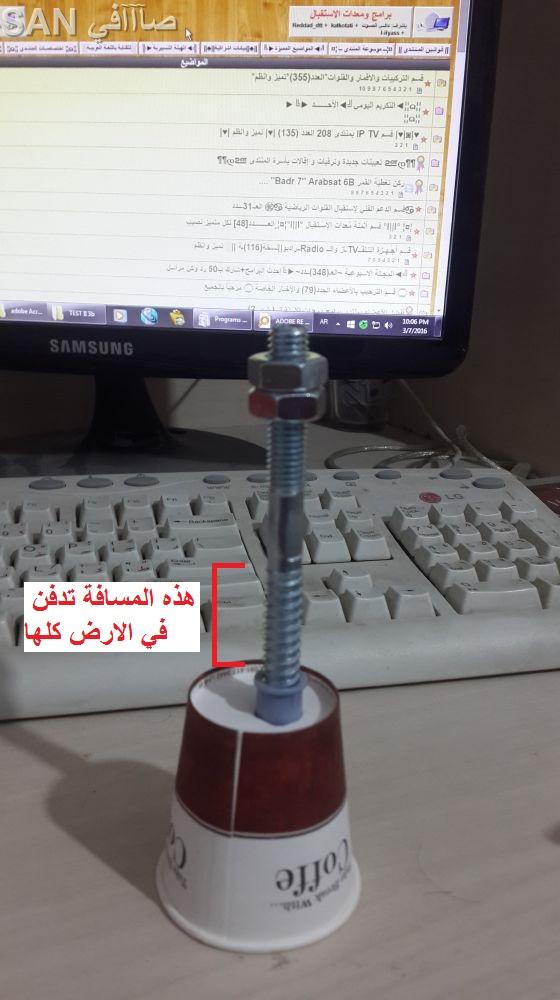

يلزمنا براغي من هذا النوع الذي اشتريه من محلات مواد البناء ..
 احب هذا النوع لانه يمنحني حرية في اختيار الجزء المراد ادخاله في الارض و الجزء الظاهر في اعلى الارض
يبقى كعلامة من اجل تثبيت الصحن جيدا

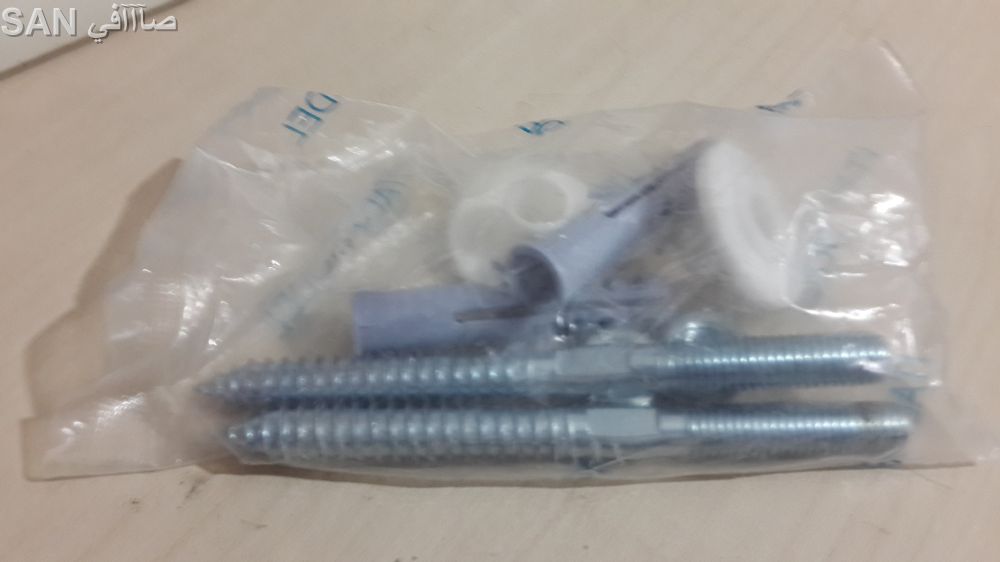

هذه حزمة البراغي التي احب العمل بها عند التثبيت .. هي من النوع المدولب من الجهتين تتيح لك حرية غمرها في الارض للحد الذي تريده .. و تتيح لك التثبيت كل ارياحية



–   ” مثقاب كهربائي خاص برأس متوسط او كبير .. يفضل المثقاب الذي به جهد عالي ” لامكانية معارضتك لخرسانة اثناء ثقب السطح
–  مفاتيح الربط خاصتنا ستكون على الاغلب :-
 ( مفتاحين 17 .. مفتاحين 14 .. مفتاحين 19 و مفتاح 10  ) و معهم مفتاح لكل الاحجام كمساعد
ايضا نحتاج زردية ” مقص الاسلاك  “
ميزان ماء لوزن القاعدة من كل الاتجاهات


– كابل للاختبار بطول متر و نصف ..
– اسلاك نحاسية للثبيت
تلفاز و جهاز استقبالك .. و مطول كهربائي .

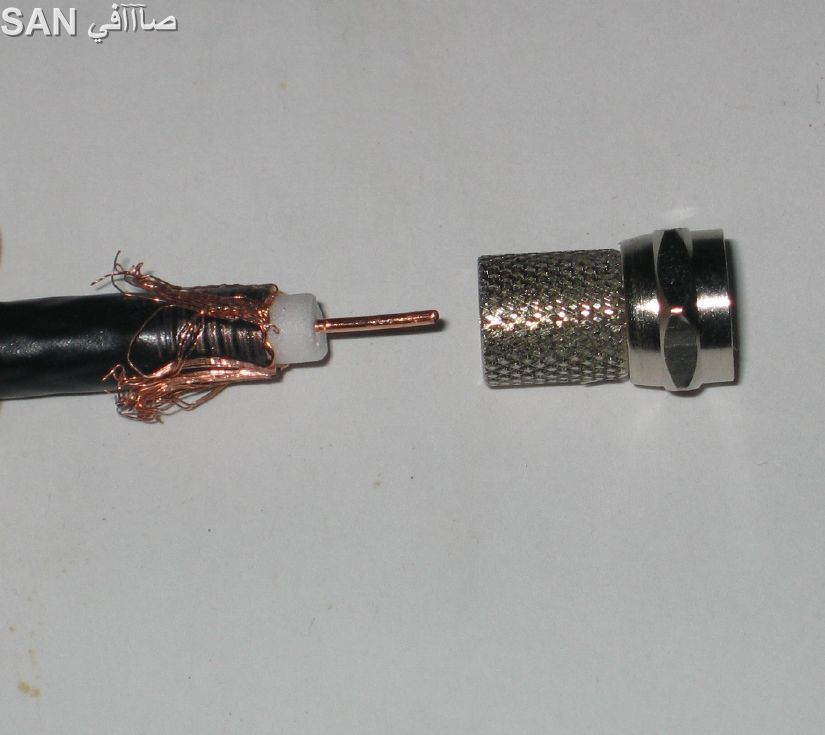

–    قطع معدنية لتثبيت الكابل في المنفذ و شريط لاصق  .



الان لنلقي نظرة على الطريقة بالشرح المفصل

اول شيء هو اختيار مكان ملائم لتركيب الصحن … يراعى في المكان ان يكون مكشوف على مدي 180 درجة و لا يعارضه حائط او نشير ملابس
او حركة من المشاة  كما يستحب التركيب في مكان به حماية من الرياح كحيوط قصير مثلا .. لكن بشرط الا تكون بجانب الصحن .
معظم الصحون الثابت يتم تركيبها على الحائط مباشرة لان القاعدة تكون انبوب مائل بزاوية و بالتالي لا مشكة من تركيبها .
 بعد اختيار المكان الملائم لتركيب قاعدة الصحن .. قم بوضع القاعدة و قم بالنقش على مكان الثقوب من اجل العلامات حتى تثقب عليها بالمثقاب
الان بعد ان تثقب الامكنة الثلاثة الخاصة بالتثبيت قم بتجريب الخابور ” القطعة البلاستيكية ” التي ستعمل كالغمد للبرغي ..
و ادخلها في الثقب الذي عملناه بالمثقاب و في حال لم تدخل قم بتوسعة الثقب قليلا بتحريك سن المثقاب به لليمين و اليسار بحركة دائرية وتعميق الثقب حتى
يدخل كل الخابور به .. انتبه لا توسع الثقب بالتالي يفسد المكان ..  قم بتنظيف الثقب من التراب العالق به عن طريق تحريك المثقاب بشكل عرضي فوق الثقب او عن طريق النفخ عليها بقوة او عن طريق ادخل مسمار او مفك في المكان و تنظيفه من التراب
اذا ماكان الثقب واسع استعن بقطع خشب لتضييق الخابور

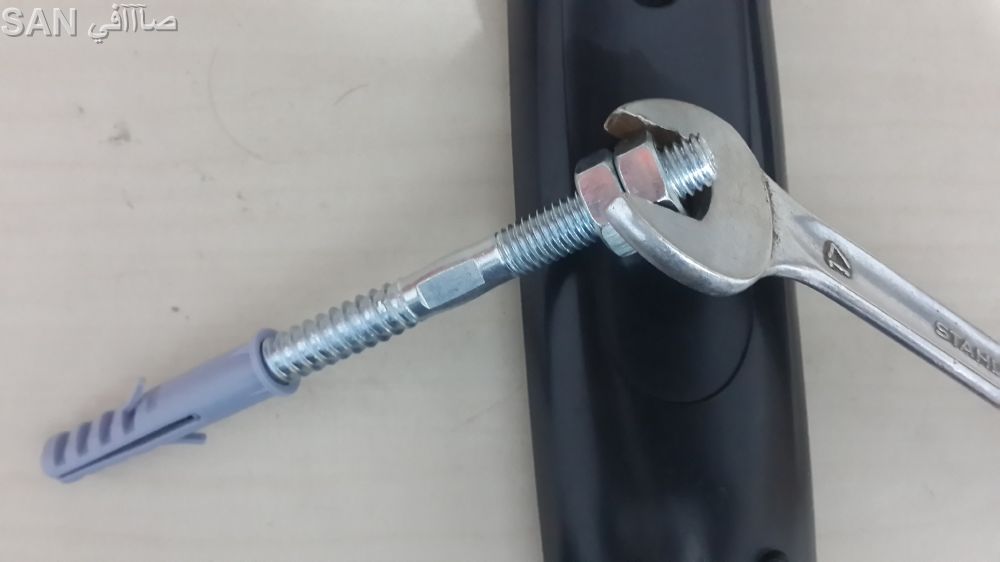

الان بعد تركيب قطع البلاستيك .. قم بتركيب المسمار فيها ” البرغي ” و في نهاية المسمار ضع صامولتين فوق بعضهما البعض بيحث عن تدوير الصامولة العلوية  يدور معك كل المسمار و يدخل في الخابور و يثبت في مكانه .. ادخل كل الجزء المشار له في الصورة ..


تركبها هكذا على النمودج




كرر العملية في الامكنة الثلاثة الخاصة بربط القاعدة في الصحن
الان ضع القاعدة في مكانه على البراغي و احضر ميزان الماء لضبط القاعدة عموديا .. في كل الاتجاهات … و استعن بقطع من البلاط او قطع خشب تحت القاعدة من اجل وزنها جيدا .. حتى لا تعاني في التقاط اقمار دون اقمار ..


الان قم بكبس ” غلق ” الصامولة في كل برغي ” مسمار ” باحكام شديد .. و لو اردت اضافة صامولة اخرى فوقها يكون اضمن ..
انا في حالتي .. قمت بوضع عجنة اسمنت فوق القاعدة ايضا..لان الرياح الشتائية شديدة جدا و تقتلع القاعدة من جذورها .. و لا اريد ان اعيد الضبط مجددا
..
الان القاعدة عمودية .. يبدو انه لا مشكلة فيها و ثابتة ..

الان بالنسبة للصحن الثابت

نقوم بتركيب الصحن و جمعه بالقطع المرفقة به ..
 هنا يلاحظ انه لكن صحن خريطة بسيطة تأتي معه في التركيب تجدها في العلبة ..
 لمزيد من المعلومات تستطيع  مشاهدة بعض الفيديوات من اليوتيوب فيها طريقة تركيب الاصحن الثابتة  لكن الطريقة ستكون متشابهة اخي الكريم

https://www.youtube.com/watch?v=SsRpzMyI_Xo

https://www.youtube.com/watch?v=pC8JPazn_8U


بعد الانتهاء من تركيب الصحن بالرقبة بقعطعة حمل اللاقط ..

قم بتركيبه على القاعدة .. و اضبطه في وضع امامي لا مائيل يمين و لا يسار .. يجيب ان يكون في المنتصف ..

الان اخي ركب اللاقط خاصتك في مكانه و يراعى ان يكون مائلا قليلا لجهة الشرق .. و يراعي ان يكون مكان اللاقط يمر ببؤرة الصحن ..

اعتقد انه شرح مبسط و فيه كل ما تحتاج لمعرفته عن تجميع الصحن و تثبيته

 و كهدية مني لكل العرب .. ساعطيكم طريقة التقاط النايلسات .. و طريقة اخرى في حال اردتم التقاط القمر NSS@57E
من اجل قناتنا المحبوبة قناة الجمهور الأولى DUHOK TV التي تنقل اغلب الدوريات العالمية مجانا و بالتعليق العربي

طريقة التقاط النايلسات على صحن ثابت

هناك معلومة لا يعرفها الكثيرون عن هذا القمر .. فهو عبارة عن قمرين تقريبا في نفس المدار

8 / Nilesat 201 – Eutelsat 7 West A @ 7° West
7 / Eutelsat 8 West B @ 8° West
( اذا كان قطر صحنك 160 سم فما فوق تستطيع التقاطهما معا  )
النايلسات و كما نعلم عبارة عن قمرين لصيقان ببعضهما احدهما يبث في    7.2   غربا

و الاخر يبث على 8 غربا

و كل واحد منهما لديه تردداته الخاصة

الافضل لك ان يكون صحنك 90 سم . .تلتقطه بسهولة ويسر

بالنسبة للقمر الاول فهو الاكبر و يحوي معظم الترددات و الباقات اما القمر الثاني فترددات قليلة مقارنة بالاول
المشكلة الوحيدة التي قد تصادفك هي عدم التقاط تردد باقة الجزيرة على القمر الثاني لوجود نفس ترددها بالضبط على القمر الاول
اتبع الشرح المبين تحت الصور و ستستطيع الالتقاط بكل سهولة

ابدأ في وضع الصحن في المنتصف .. التدوير لاقصي ” فوق ” و اقصي ” تحت “
ثم حرك الصحن يمينا قليلا .. و التدوير لاقصي ” فوق ” و اقصي ” تحت “

ثم حرك الصحن يمينا قليلا .. و التدوير لاقصي ” فوق ” و اقصي ” تحت “


ثم حرك الصحن يمينا قليلا .. و التدوير لاقصي ” فوق ” و اقصي ” تحت “

حتى تظهر لديك الاشارة في المرة الاولى ستكون  حوالي 75%

هناك تطبيقات على الاندرويد قم بتحميلها ستساعدك على الاتجاه نحو القمر
او اعمل هكذا بالعمياني

—-

8 / Nilesat 201 – Eutelsat 7 West A @ 7° West

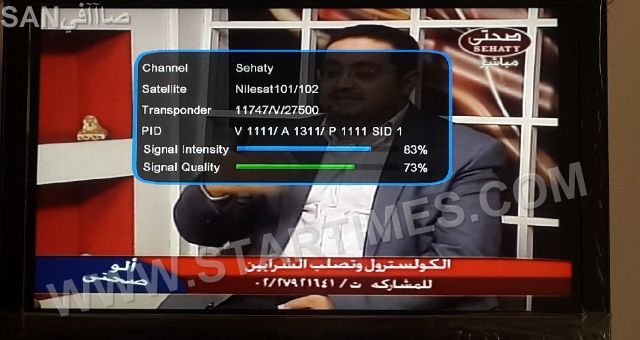

أ  –  التردد 11747 * القطبية V  * معدل الرمز 27500 * DVB S
قناة SEHATY  عربية
جودة الاشارة = 73%

~~~

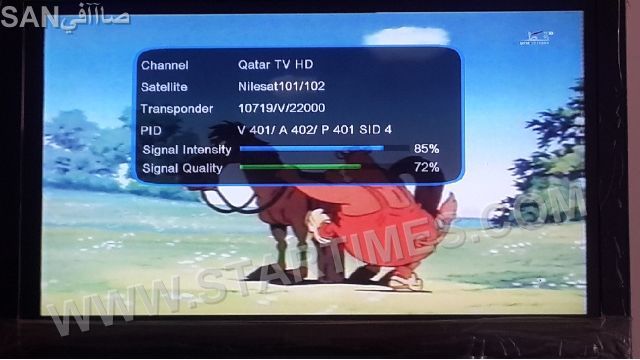

 ب –  التردد 10719 * القطبية V  * معدل الرمز 27500 * DVB S2
قناة QTAR TV HD
جودة الاشارة = 72 %
ملاحظة / لضمان التقاط ترددات هذا القمر من دون اختلاط بالقمر اللصيق به . حرك صحن الاستقبال على اقصة نقطة استقبال عند
 حدود القمر الشرقية . فهو يبث على الموقع 7.2 غربا .. وبذلك تختفي اشارة القمر اللصيق ..
لاحظ انني قمت بتخزين القمرين مع بعضهما البعض تحت اسم قمر واحد NILSAT 101 /102 لان صحن الاستقبال خاصتي ملائم


7 / Eutelsat 8 West B @ 8° West
( اذا كان قطر صحنك 160 سم فما فوق تستطيع التقاطه في نفس مدار النايلسات )

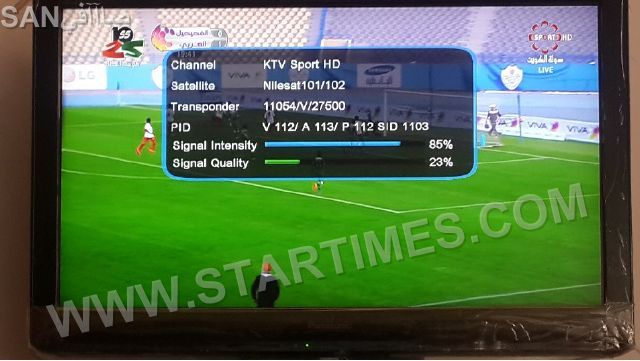

أ   –  التردد 11054 * القطبية V  * معدل الرمز27500 * DVB S2
قناة KTV SPORT HD عربية
جودة الاشارة = 23%

~~~

 ب –  التردد 10972 * القطبية  H * معدل الرمز 27500 * DVB S
قناة AL AFASY
جودة الاشارة = 67%

ملاحظة / لضمان عدم اختلاط الترددات في هذا القمر مع القمر اللصيق به في نفس المدار .. قم بتدوير صحن الاستقبال لاقصى نقطة
في الغرب . حتى تختفي اشارة القمر اللصيق الذي يبث في الموقع 7.2W
قد يحدث اختلاط فيما يخص بعض الترددات و تحرم من قنوات باقة الجزيرة مثلما حدث معي .. فقط ابتعد بالصحن لاقصى حدود القمر الغربية
و ستلتقطه باذن الله تعالى
للتسهيل اخير هذه صورة لكل الترددات الملتقطة على هذا القمر

ارجع الصحن للقمر الاول .. او اتركه في المنتصف بينهما .. معدل التحريك مجهري .. حرك بكل رفق . ومع التركيب ستفهم اكثر
—-

بعد التقاط هذه القنوات التي وضعت لك تردداتها .. قم باغلاق كل صامولة مفتوحة . بما في ذلك صامولة الاتجاه ( فوق / تحت )
ايضا صامولة الاتجاه ( يمين / يسار ) و عينك على الاشارة لانها كثيرا ما تنخفض في هذه المرحة .

الان الخطوة المهمة التي من شأنها زيادة قوة الاشارة حوالي 5 درجات ,, وهي تحريك اللاقط ( الرأس ) وهنا حاول ان تتخذ وضعية تبتعد فيها عن الصحن قدر الامكان وتستطيع رؤية شاشة الكمبيوتر لترقب تغيرات الاشارة ,,
قم بمد يدك للراس بتحريك الرأس (اللاقط ) لاعلى و اسفل ويمين و يسار ( يفضل ان يكون ثابتا بعض الشيئ )
 ملاحظة // ستلاحظ فور البدءْ في تحريك الرأس ان الاشارة انخفضت وهذا شيء طبيعي لانك اخي تحجب الاشارة عن الصحن فكن ذكيا و حاول الحصول على اقوى اشارة بالرغم من ان الاشارة منخفضة لانه عندما تثبت الرأس و تبتعد  عن الصحن فسترتفع الاشارة من جديد  لرقم اقوى من السابق

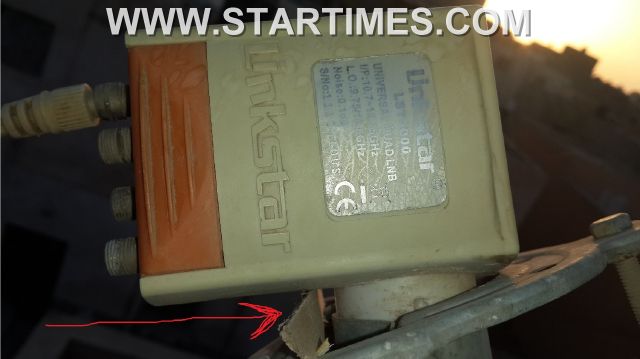

هنا الصورة توضح استعانتي بقطعة خشبية من اجل تثبيت الرأس في افضل وضع للحصول على اقوى اشارة

فمثلا ,, كانت الاشارة 60% بدأت تعديل الرأس اصبحت 48% لذا حاول رفعها ل 54% وعندما تبتعد فستكون الاشارة 67% مثلما حدث معي
استعن بقطع من الخشب او براغي لتثبيت الراس في افضل وضعية ممكنة و اياك ان تكون قطعه كبيرة تحجب الاشارة !!
-انا عن نفسي وصلت قوة الاشارة لدي 70% في الليل كأقصي حد

الان قم باحكام غلق الصامولة الخاصة بتثبيت اللاقط
وقم بترك حيز من الكابل ” لا يكون مشذوذ ” ويؤدي الى هروب اللاقط عن مكانه ..
ثم قم بتثبيت الكابل في عمود القاعدة من الخلف بلف السلك المعدني عليه ..
انتهينا من التركيب .

الان طريقة التقاط قناة الجمهور الأولى DUHOK TV   بالصحن الثابت

طبعا الجميع اصبح يقتني هذا النوع من الصحون لانها ارخص .. و لكنها صحيح سهلة في حال الاقمار الموجهة لنا في الوطن العربي ” كالنايلسات ”
اما في حال قمر NSS12 فمن الصعب جدا ضبط هذه النوعية من الصحون و ستستغرق وقتا طويلا و مجهودا جبارا من اجل ضبطها

الخطوات انك من الاول ستضع تردد قمر الياهسات ..

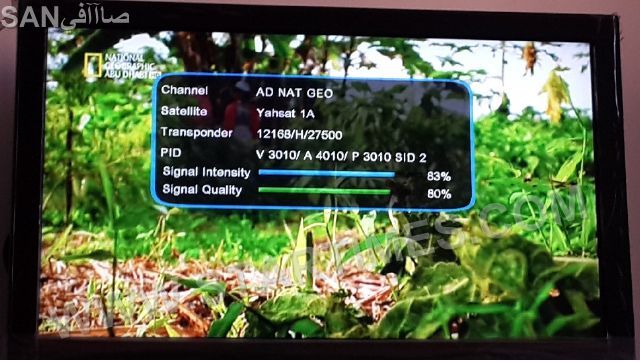

27 / Yahsat-1A @ 52.5° East
أ  –  التردد 12168 * القطبية  H * معدل الرمز 27500 * DVB S2
قناة AD NAT GEO عربية
جودة الاشارة = 80%


و في البداية قم بفك كل البراغي الخاصة بتدوير الصحن لاعلي و اسفل  و ليمين و يسار
و اتجه بالصحن و انت وراءه لجهة اليسار .. يعني اخي من الصعب شرح الاتجاه لكن هناك تطبيقات على الاندرويد
 قم بتحميلها ستساعدك على الاتجاه نحو القمر
او اعمل هكذا بالعمياني .. بنظام انك تتحرك قليلا لليسار .. ثم تحرك الصحن لاعلى و اسفل .. وبعدها تتحرك قليلا لليسار و تحرك الصحن لاعلى و اسفل
و هكذا .. راقب ابسط ارتفاع في الاشارة .. حتى الاشارة العلوية ترتفع في حال اقتربت من القمر ..
و لهذا نصحتك بطبق على الاقل اكبر من 120 سم … حتى يساعدك اذا ما قررت شراء طبق ثابت ..

في النهاية ستظهر اشارة الياهسات ..لانه قمر قوي التغطية ..
بعد ظهورها .. قم بوضع تردد قناة QELLAT  اعتبره تردد وسط و يمكن الاعتماد عليه لالتقاط القمر
او تردد قناة السليمانية ..
للاسف انا لا يروق لي تردد السليمانية لانه تردد مزاجي .. احيانا تهرب اشارته ولكنه اقوى ترددات القمر

الان تحرك بالصحن لليسار برفق و لاسفل … و انت بالطبع حفظت موقع الياهسات في حال تهت عن الموقع
تحرك بلطف و انتظر 5 ثواني مع كل تحريكة .. و استعن باحد معك ليقوم باغلاق الصامولات فورما تحصل على الاشارة
و لو مبدئيا … ثم قم بالضبط الدقيق
وبعدما تحصل على اشارة في تردد قناةQELLAT قم بالبحث فورا .. حتى تضمن القناة في القمر و يصبح التعديل اسهل
الان قم بوضع تردد قناة DUHOK


29 / NSS-12 @ 57° East
( أهم أقمار الشرق )

أ   –  التردد 11188* القطبية V  * معدل الرمز 1774 * DVB S2

قناة الجمهور الأولى
DUHOK TV

جودة الاشارة = 56%


~~~

ب –  التردد 11186* القطبية V  * معدل الرمز 2290* DVB S
قناة BADINAN SAT SD
جودة الاشارة = 35%
ملاحظة / بالرغم من ان هذا التردد SD لكن من النادر التقاطه لانه جدا ضعيف .لو ظهر لديك فأنت في المسار الصحيح

~~~

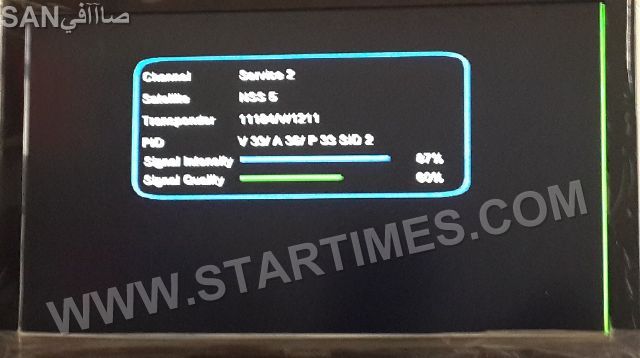

جــ –  التردد 11184* القطبية V  * معدل الرمز 1211 * DVB S2
قناة QELLAT
جودة الاشارة = 60%
ملاحظة / عندما ينتهي بث هذه القناة تصبح مغلقة بخط اخضر في يمين الشاشة

و كما قلت لك تكفي اشارة 38% للمتابعة .. ثبت الصحن جيدا ..  انتهى العمل باذن الله



الصورة من موضوع الاخ المبدع Amine benouali


هذا الموضوع نشط.توجد مشاركات جديدة منذ آخر زيارة لك في هذا الموضوع.
-الحمد لله -تم استقبال قناة دهوك بمدينة عين تموشنت غرب الجزائر-بالصور-03/03/2016

 1  2
22:34 – 03/03
Amine benouali
54 2104 23:22 – 03/12
فارس_الجزائر


————-

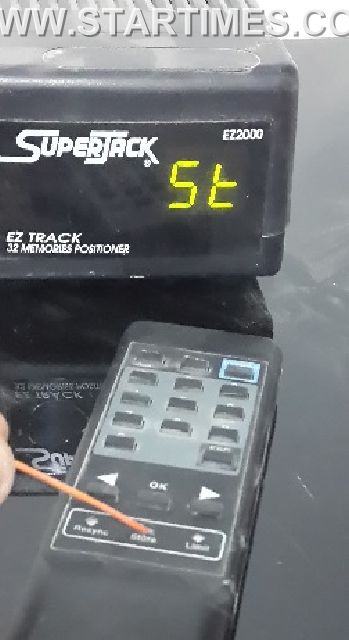

تركيب الصحن من النوع المتحرك و تركيب المحرك الالكتروني من نوع SUPERJACK

اولا يجب معرفة القمر الوسيط في مدينتك … و هنا راجع هذا الموضوع

 http://www.startimes.com/f.aspx?t=36027838

بعد معرفة القمر الوسيط قم بتحريك زاوية المحرك التي في القطعة التي تصل الصحن بعمود القاعدة .. ضعها على الرقم المقابل لولايتك ..
الان قم بتوجيه الصحن نحو المدار المقابل للقمر الوسيط لديك … استعن بتطبيقات الاندرويد التي تسهل التقاط الاقمار ..
 او قم بالتدوير حتى تحصل على اشارة
انا لا اعلم ولايتك و بالتالي لا اعلم قمرك الوسيط ولا استطيع اعطاءك تردد عامل به كي تضبط عليه …

اما عن طريقتي في التعديل
 فهي تعتمد على رصد اربع نقاط تمثل سلسلة اقمار الغرب و الوسط و الشرق
في الضبط .. انا عادة استخدم 4 نقاط للحصول على افضل ضبط وهي كالآتي

التردد 10720
v
27500

هذا التردد يلتقط في eutelsat w3 باقصى اشارة وصلت معي 65%
و يلتقط في القمر هوتبيرد باشارة تصل حتى 75%
وهو بالتالي يدل علي اقمار الوسط
ضع التردد و انتقل الان لتحريك الصحن .. قم بفتح الصامولة التي تحرك الصحن لاعلى واسفل ” تلك التي بها درجات
و قم بفتح الصامولتان اللتان تحركان الصحن يمين و يسار .. اعتقد انك لم ترني صورة كاملة لقطع الصحن كلها
ما علينا المهم الفكرة اجعل الصحن حر الحركة في كل الاتجهات و كل المحاور لكنه ثابت على القاعدة ..

الان قم بالتدوير باحثا عن قمر الهوتبيرد 13 شرقا .. تلاحظ ارتفاع الاشارة بسهولة لان التردد يلتقط بكل سهولة ..
اذا ما ارتفعت الاشارة .. قم بتحريك الصحن لليمين باتجاه النايلسات .. فترة بسيطة جدا من 13 شرقا لعند  7 شرقا . ترتفع الاشارة مجددا
اذا انت الان في يوتلسات W3
الان  اقمار الوسط لديك .. و سنتجه  بالصحن للقمر


1 / Eutelsat 12 West B @ 12.5° West

أ  –  التردد 11407 * القطبية V  * معدل الرمز 27500  * DVB S
قناة KTO من فرنسا
جودة الاشارة = 63%



 قمر مهم جدا لتشغيل الدونقل و التحميل العشوائي .. و هو يدل على اشارة اقمار الغرب
….

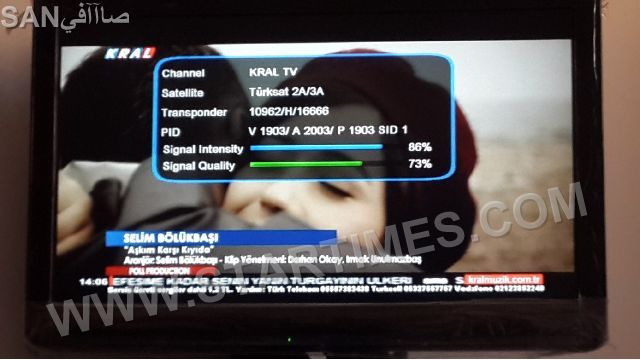

3 /  Türksat 2A/3A/4A @ 42° East

أ  –  التردد 10962 * القطبية  H * معدل الرمز 16666 * DVB S
قناة KRAL TV من تركيا
جودة الاشارة = 73%

ملاحظة / تردد جيد جدا لضبط هذا القمر

اذا ما ظهرت لديك كل هذه النقاط الاربعة بصورة ممتازة … سنطمع الان في التقاط القمر الذهبي  NSS12 أقصى اقمار الشرق


 .. طبعا اللاقط له وضعية خاصة في القاعدة الصغيرة الخاصة به يجب ان يكون مدار للشرق قليلا …  يعني يا صاحبي بعدما تطلع عندك اشارة الهوتبيرد
او اي قمر … قم بتحريك اللاقط لتقوية الاشارة .. و ثبته على اقوى اشارة ..

الان على فرض ان قوس الاقمار مضبوط لديك .. تابع معي اخي الفاضل
انت الان في قمر تركسات على التردد الذي وضعته لك “

ضع تردد قمر الياهسات


27 / Yahsat-1A @ 52.5° East

أ  –  التردد 12168 * القطبية  H * معدل الرمز 27500 * DVB S2
قناة AD NAT GEO عربية
جودة الاشارة = 80%



هذا التردد قوي جدا .. لاحظ ان الاشارة تصل 80% … انت الان وراء الصحن .. قم بتدويره لليسار
يعني انك تكمل رحلتك في اقمار الشرق ,,, و في التدوير كن ذكيا . بحيث تحرك الصحن قليلا و تنتظر مدة 3 ثواني حتى تترك الجهاز يرصد الاشارة

تحرك بالصحن  و على اعتبار ان قوس الاقمار لديك مضبوط . ستظهر الاشارة لهذا التردد

و الان … تاكد من انها اقوى اشارة و قم بتحريك اللاقط بعد تثبيت الصحن مبدئيا … لتبلغ اقوى اشارة ممكنة

..
الان قم بوضع تردد قناة qellat على القمر nss 12 ولاحظ ان الياهسات هو بالموقع 52 شرقا و nss 12 بالموقع 57 شرقا سنتحرك خمس درجات
ببطء شديد .. تحرك قليلا وااااااااااااااااااااانتظر قليلا اترك فرصة لتحسس التردد ..

التردد 11184* القطبية V  * معدل الرمز 1211 * DVB S2
قناة QELLAT
جودة الاشارة = 60%
ملاحظة / عندما ينتهي بث هذه القناة تصبح مغلقة بخط اخضر في يمين الشاشة

الان قم بتحريك الصحن نزولا .. لليسار .. أي انك تكمل رحلتك ما بعد قمر الياهسات
لكن حركة بسيطة .. و انتظر 5 ثواني ما بين كل تحريكه و الاخرى .. لان التردد صعب الالتقاط و يتأخر في ظهور اشارته .. ربما تفوت القمر
اذا ما حركت الصحن بسرعة … فورما تظهر معك اشارة هذا التردد  .. ضع تردد قناة دهوك


أ   –  التردد 11188* القطبية V  * معدل الرمز 1774 * DVB S2
قناة الجمهور الأولى
DUHOK TV
جودة الاشارة = 56%


للأهمية  / عندما تصل الياهسات اضبط تردد قناة دهوك و حرك الطبق بأقل من مهلك
و اترك بين كل تحريكة و الاخرى مدة 5 ثواني .. لان التردد صعب الالتقاط و قد تتجاوزه من دون التقاطه
حتى اشارة 35% تكفيك للمشاهدة بدون تكسير
و كما قلت لك تكفي اشارة 38% للمتابعة .. ثبت الصحن جيدا ..  انتهى العمل باذن الله

اذا ما اتبعت الشرح و ظهرت معك الاشارة هنا .. يعني انك اتممت العمل بكل اقتدار ..
الان قم بغلق صامولة الاتجاه العلوي و السفلي  ” اعتقد انها نفسها زاوية المحرك “
و قم بغلق صامولة التدوير يمين و يسار .. لكن بيدك فقط .. اكبسها بشكل طفيف حتى يثبت الصحن لكن لا تغلقها نهائيا
اترك الصحن حر الحركة تمهيدا لتثبيت المحرك  الالكتروني عليه

……

الان نفتح علبة المحرك الالكتروني و نوصل الكوابل كما في الخريطة المرفقة .. اثنان للتوجيه و اثنان للسنسور لغرض حفظ الاقمار
 راقب الفيديو المرفق لتفهم اكثر عن توصيل الكابل .


https://www.youtube.com/watch?v=x9dDYJlAo-Q&ebc=ANyPxKobL7euf64sRU8UK2jag1piv2_CEkUw5EZNaxbKzQxI-clhLsNPaNA2TYQbd4fbocO148SlyVRiw0tbjZ7CwSmEI5hnFg

الان قم بتثبيت الموجه على الصحن .. تلاحظ ان الصحن اصبح ثابت بعد ربط الموجه عليه …. و انتبه الا تركب بعنف .. لا يا اخي عندها ستخسر الضبط في القوس العلوي و السفلي  قم بالتركيب برفق .. حيث يتصل المحرك بقطعة مربعة حديدية تكون على الانبوب الغليظ .. تربط في مكانها في رقبة الصحن
اما نهاية الذراع الرقيقة تربط في مكانها في بروز يكون على اليمين  في معظم الاصحن الحديثة .. و في االجهتين في الاصحن القديمة
يفضل ان يتم تركيب ذراع التوجيه على الجهة اليسرى ليسهل لك التقاط اقمار الشرق . و لا ترهق الموتور اثناء العودة لاقمار الغرب


بعد التوصيل قم بالكبس ” الغلق ” لكل الصامولات باحكام … قد تحتاج لمفتاحين اثناء الغلق ..
الان ركب وحدة التحكم السفلية انظر في حالتي .. هكذا هي تركيبتي .. مطابقة لنفس تركيب الكابل بالعلبة العلوية في ذراع التوجيه خاصتي


الموتور يعمل بشكل ممتاز و هنا طريقة تخزين مكان الاقمار


انتبه ان الالوان مختلفة اخي .. ارجوك انتبه .. يجب ان تكون مثل خريطة الالوان في العلبة العلوية
لا يهمك في حالة انعكست الخيوط عند MOTOR   و MOTOR – لانه سينتج ان الاسهم التي تقوم بالتدوير ستختلف
لكن في حال لا سمح الله قمت بتركيب كابل الموتور في السنسور و العكس .. سيهلك المحرك

الان كل شيء جاهز .. ابدء في التدوير .. اذا ما استمر التدوير دون ان يتقطع .. فانت نجحت في تركيبتك ..
اذا ما ظهرت علامة NP ??
اي راجع توصيلاتك او قم بغرس نهاية الكابل السلكية بعمق في المدخل ..

يبقى الان ضبط اقصى اليمين و اقصى اليسار في الموتور
قم بمتابعة الشرح ستفهم الطريقة .. شرح اليوتيوب الذي ارفقته بالموضوع


https://www.youtube.com/watch?v=Z3lJq1vPAhg

اما عن طريقة تركيب المحرك الالكتروني , من اشباه جيون 2500 .. اقرأ الفقرة ” راجع أيضا “
تم بحمد الله

… اكتمل الشرح ..بحمد الله تعالى و توفيقه ….


الان نأتي لبعض الاسئلة الشائعة و المشاكل التي قد تصادفك في تركيب  الستالايت
” frequently asked questions FAQ “

1  التقط اقمار الغرب كلها بصورة ممتازة ولكن لا التقط اقمار الشرق بصورة جيدة ولا التقط ما بعد قمر بدر سات  ابدا
 أو العكس ؟؟
 الفكرة واضحة سيدي الكريم  عمود قاعدة الصحن غير موزون ..
حاول جعله عمودي على الارض ..  و بدون ميول لأي جهة من الاتجاهات الاربعة ..
استخدم ميزان المياه ” الخاص بالبنائين ” من اجل وزن القاعدة .. حاول ان تقربها لافضل وزن ..
عندها ستتخلص من مشكلتك .
ايضا .. اضبط الصحن في المنتصف… الزاوية الافقية ” ليس زاوية الحريك يمين و يسار ”
لا الزاوية الافقية .. اجعل الصحن تماما في المنتصف ..
 ركز لان الخطوة القادمة هي المهمة في الموضوع
قف خلف الصحن .. حركه للهوتبيرد … ستظهر الاشارة
االان انظر
هل الصحن معتدل في المنتصف ؟؟؟
في المنتصف … يعني راقب معي الصورة


انظر للصورة يا رعاك الله

هل صحنك من الزاوية الافقية في المنتصف ؟

قف وراء الصحن و اجعله موجهه للمنتصف

وراقب الزاوية الافقية

يجب ان تكون كما وضحتها لك بالرسم




ما يهمنا هو الزاوية الافقية لان الصحن خاصتك يبدو انه هارب لجهة الشرق ” رقبة الستلايت ” هي التي سنحركها ..




ستلاحظ ان الاشارة اختفت .. يعني نحن لم نحرك الصحن يمين و يسار في مجال القوس .. لكن حركناه في مجال افقي
و كأننا ندور الصحن على محور القاعدة …
الان افتح صامولة القوس العلوي و السفلي
و ابدأ بالضبط مجددا على القمر هوتبيرد ..  حرك يمين او يسار درجة .. و فوق و تحت .. الى ان تظهر الاشارة
اضبط قوس ” العلوي والسفلي ” بيدك .اكبس الصامولة ..حتى لا يتحرك
ما يهمنا هو الزاوية الافقية لان الصحن خاصتك يبدو انه هارب لجهة الشرق ” رقبة الستلايت ” هي التي سنحركها ..
ستلاحظ ان الاشارة اختفت .. يعني نحن لم نحرك الصحن يمين و يسار في مجال القوس .. لكن حركناه في مجال افقي
و كأننا ندور الصحن على محور القاعدة …
الان افتح صامولة القوس العلوي و السفلي
و ابدأ بالضبط مجددا على القمر هوتبيرد ..  حرك يمين او يسار درجة .. و فوق و تحت .. الى ان تظهر الاشارة
اضبط قوس ” العلوي والسفلي ” بيدك .اكبس الصامولة ..حتى لا يتحرك استمر في البحث عن الاقمار الاخري .



2 – لم استطع التقاط تردد قناة DUHOK
صحن الاستقبال خاصتك صغير .. لاقط الاستقبال رديء . جهاز الاستقبال لا يدعم ترددات DVBS2 HD

3 – لا استطيع التقاط بعض الاقمار في سلسلة الاقمار المتاحة في بلدي
راجع حزمة بث تلك الاقمار او تلك الباقات عن طريق مطالعة الخرائط الخاصة في موقع FLYSAT

 4  هل يمكنني الجمع بين قمرين مختلفين في جهاز استقبال واحد
اجل يمكن ذلك عن طريق استعمال سويتش DISEqC وتركيب مسطرة تحمل عدة لواقط على صحن واحد او اقتناء اكثر منصحن

5  مهما قمت بالتدوير الاشارة لا تظهر .
اللاقط غير مركب بالشكل الصحيح ! . الكابل غير مركب بالمنفذ الصحيح . الكابل مقطوع . احد قطع المنظومة فاسد

6  مشاكل اخرى
تفضل بزيارتنا في قسم ” التركيبات و الاقمار ” و اطرح استفسارك و سيتم الرد عليه فورا

معلومات مهمة …

1 – يرجى التركيز على التوصيلات و تركيبها بالشكل الصحيح وتجنب التلامس بين الزغب  ” الشعيرات النحاسية : و السلك الاساسي الحامل للاشارة .

2 – التركيب و التعديل لا يتم في وقت قصير بل يحتاج صبر و طول نفس ووسعة بال و مع المزاولة ستحترف اكثر

3 – البعض من الناس لا يزال يقوم بتغطية اللاقط خوفا من المطر و الشمس .. اراها فكرة لا فائدة منها وتضعف الاشارة ليس الا

4 – انتبه لنوع التردد DVBS أو DVBS2 و تأكد من ان التردد فيه اشارة  .

5 – قم بتفقد صحن الاستقبال بصفة دورية .. و ابعد الكوابل عن متناول الايدي


‫5 تعليقات

  1. اخي العزيز لدي سؤال واريد الإجابة لدي طبق كبير مابين المترين الى مترين وأربعين أو خمسين سنتيمتر مع ذراع وموتور متحرك بجميع الاتجاهات حاليا لا أرغب به اريد الطبق ثابت باتجاه واحد فقط واسف على الإطالة وسؤالي هو ماهي الأقمار التي التقطها في طبقي حاليا وهو ثابت .
    انا متواجد بالسعودية بمدينة جدة ارجو افادتي والرد على سؤالي .
    لك مني فائق الاحترام والتقدير

اترك تعليقاً

لن يتم نشر عنوان بريدك الإلكتروني. الحقول الإلزامية مشار إليها بـ *

هذا الموقع يستخدم Akismet للحدّ من التعليقات المزعجة والغير مرغوبة. تعرّف على كيفية معالجة بيانات تعليقك.

زر الذهاب إلى الأعلى
